표이미지를 클릭하면 크게 보실수 있습니다.

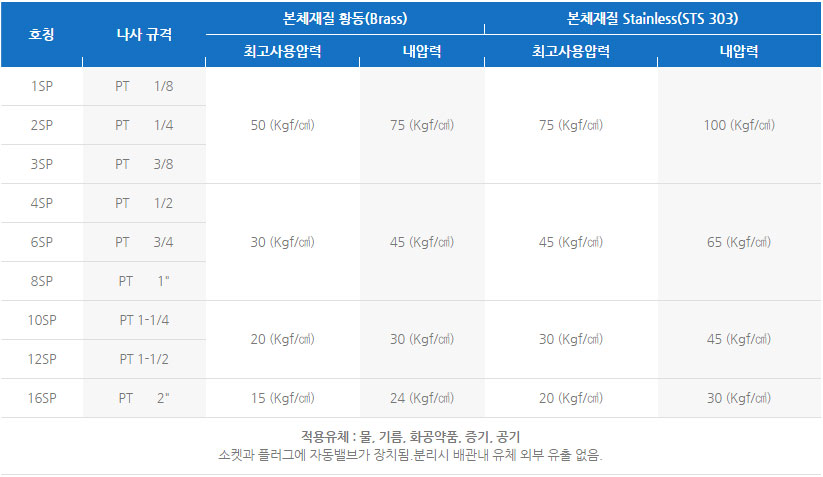

1. 사용압력(Kgf/㎠)

2. 사용사양

- 표준제품으로 본체 재질 황동(Brass) 과 스테인레스(Stainless STS303)를 사용하고 PT 1/8" 부터 PT 2"까지 다양하게 생산하고 있습니다.
- 스테인레스 304, 316은 주문에 의하여 생산합니다.
- 연결부 오링을 이중 장착하여 수시로 연결과 분리를 할때 오링 파손으로 인해 연결시 유체가 외부로 유출되는 것을 보완 하였습니다.
- 표준 오링에 맞지 않는 유체는 별도로 오링을 주문하십시오.
- 유체는 소켓과 플러그 양방향으로 흐릅니다.

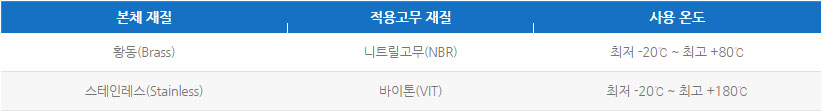

3. 오링, 팩킹(사용 온도 범위)

4. SP형 COUPLER 호칭 및 치수

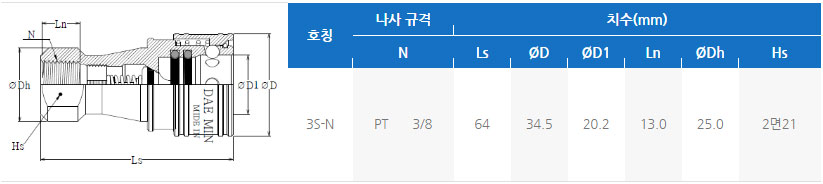

1) 소켓(SOCKET)

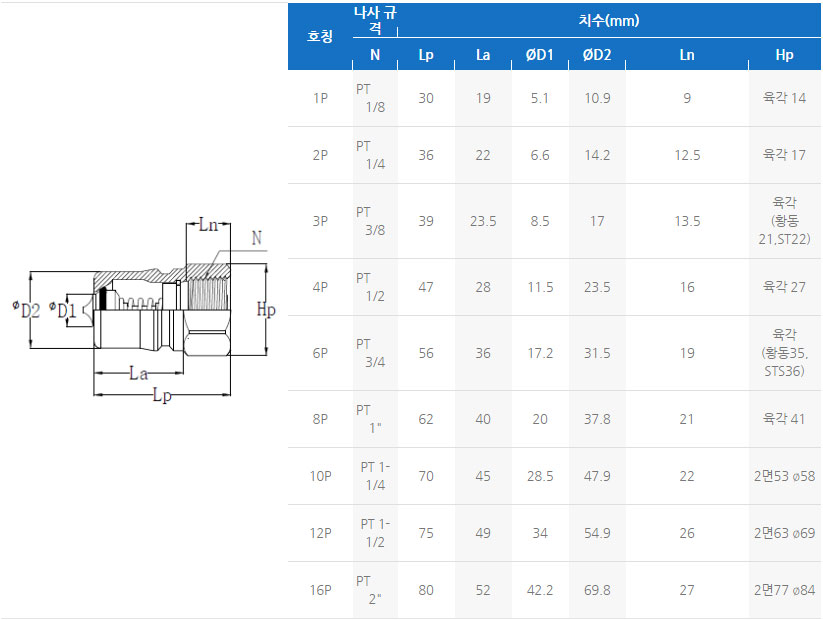

2) 플러그(PLUG)

5. 접합치수

* 접합치수란 소켓과 플러그 결합시 총길이를 말합니다.(접합치수=Ls+Lp-La)

6. 적용오링

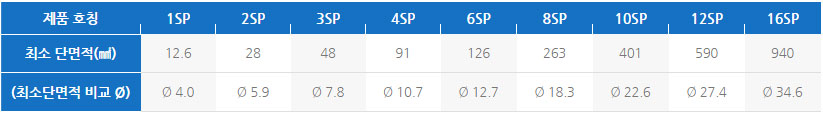

7. 유체 통과 최소 단면적(㎟)
