표이미지를 클릭하면 크게 보실수 있습니다.

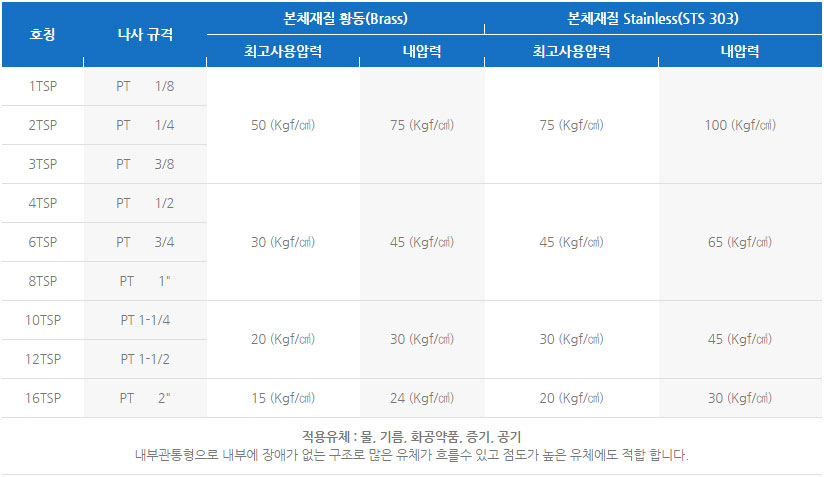

1. 사용압력(Kgf/㎠)

2. 사용사양

- 표준제품으로 본체 재질 황동(Brass) 과 스테인레스(Stainless STS303)를 사용하고 PT 1/8" 부터 PT 2"까지 다양하게 생산하고 있습니다.
- 스테인레스 304, 316은 주문에 의하여 생산합니다.
- 표준 오링에 맞지 않는 유체는 별도로 오링을 주문하십시오.
- 유체는 소켓과 플러그 양방향으로 흐릅니다.
- 차단밸브가 없는 구조로 분리시 유체가 외부로 유출되니 위험이 있는 유체(고온, 화공약품)는 주의하십시오.
- 본제품은 F형, M형, H형 연결치수를 동일화 하였습니다. 같은 치수는 소켓과 플러그 취부형이 달라도 결합됩니다.

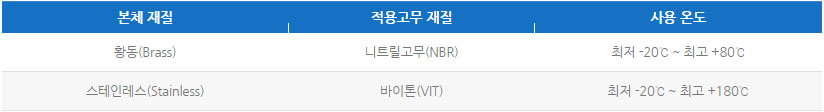

3. 오링, 팩킹(사용 온도 범위)
