표이미지를 클릭하면 크게 보실수 있습니다.

1. SP SMALL COUPLER 호칭 및 치수

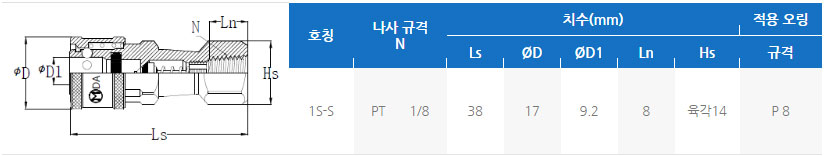

1) 소켓(SOCKET)

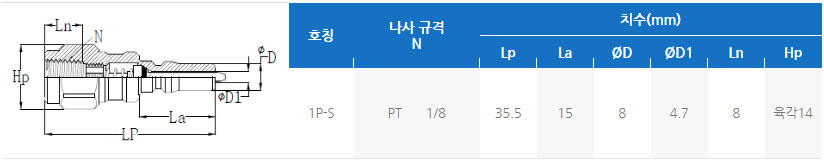

2) 플러그(PLUG)

2. 적용유체 및 특징

1) 적용유체
- 물, 기름, 화공약품, 증기, 공기
* 소켓과 플러그에 자동밸브 내장, 분리시 배관내 유체 외부유출 없음.
2) 특징
- 표준제품 1SP 커플러 외경 ø24를 Ø17로 소형화 하여 좁은 공간에 설치가 가능하게 하였습니다.
- 사용 유체 및 사용 압력은 1SP형과 동일하게 설계 되었습니다.

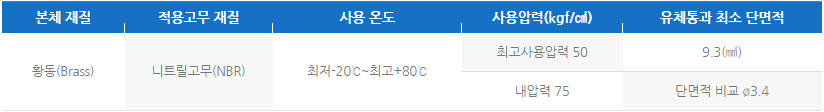

3. 사용사양
