표이미지를 클릭하면 크게 보실수 있습니다.

1. 1STPH-M MICRO COUPLER 호칭 및 치수

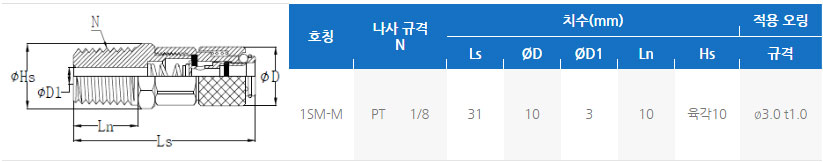

1) 소켓(SOCKET)

* 소켓 나사 취부형은 표준사양입니다.
* 호스 취부형은 주문에 의하여 생산합니다.

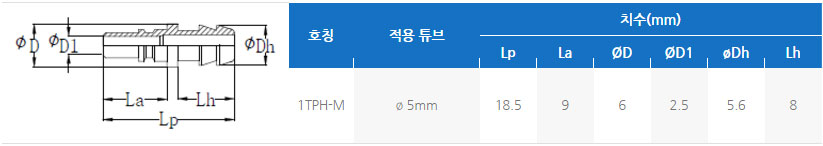

2) 플러그(PLUG)

* 플러그 호스 취부형은 표준사양입니다.
* 나사 취부형은 주문에 의하여 생산합니다.

2. 적용유체 및 특징

1) 적용유체
- 물, 공기
* 소켓측은 차단 밸브가 있어 분리시 배관내 유체 외부 유출 없음.
2) 특징
- 본체 재질은 황동(Brass)을 사용하고 크롬(Cr)도금을 하여 내식성을 보완하였습니다.
- 최소 공간에 설치할 수 있도록 외경을 Ø10으로 초소형화 하였습니다.
- 원터치로 연결과 분리를 한 손으로 조작할 수 있는 편리한 구조입니다.
- 분리시 플러그 측은 유체가 외부로 유출 됩니다.

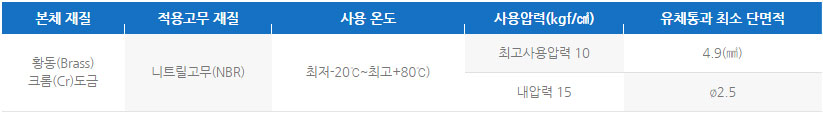

3. 사용사양
